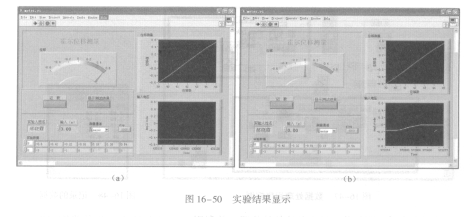

实验开始后，在前面GD82559ER板中输入实验者的姓名，在-0.6~0.6mm之间每移动0.2mm记录一个数，并在输入(x)栏中输入当前计数的序号，等全部数据记录完毕后，单击“显示测量结果”按钮，就刷新了位移测量波形图，同时在面板底部显示了实验数组。图16 -50所示为Omm和0.6mm处的测量面板图。输入戈表示的是左右位移的序号，如图16-50 (a)所示的输入3表示位移传感器向右移动了3次，每次0. 2mm,即当前位置为+0.6mm。从图16-50 (b)所示的输入电压波形可以看出当位移改变时，电压有一个缓慢的跳变，然后又趋于恒值。观察位移波形，基本呈线性关系，只在0. 6mm处有一点偏差，实验结果基本满足要求。
