本设计用K型热电偶设计量程范围为0~ lOO。C的温度显示器，并在电路设计中加入冷端补偿器对冷端温度进行补偿，KBL401最后利用LabVIEW设计虚拟仪器显示测量温度值。通过本设计必须掌握以下3点。

   @了解利用K型热电偶测量温度的方法和电桥补偿法。

   @掌握利用热电偶的原理建立仿真模型的方法。

   @会使用LabVIEW进行编程。

   电路原理与设计

   传感器模型的建立

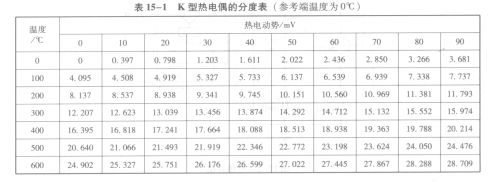

   热电偶是把温度转化为电势大小的热电式传感器。表15 -1为K型热电偶的分度表，这是在冷端温度为OoC时测定的数值。对大量数据进行分析，可得热电偶的数学模型为，tR表示测量温度；vAMR表示测温参考点的温度。
