其他各常量如图13 -20所示，在各AD7705BNZ常量上单击鼠标右键，选择创建指示器，并相应改变名称，如弹性模量E、应变片面积Js等。运算函数可在功能面板中选择，如乘除运算等，如图13 -22所示。放置好元件后，根据功能完成连线，最后输出端接图13 -21中所示的me-ter指示器，作为质量的显示仪表。以上各模块均为橘黄色，表示数据类型为双精度类型。

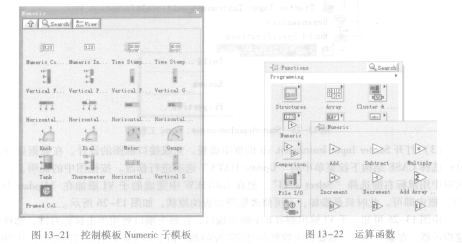

   图13 -21  控制模板Numeric子模板    图13-22运算函数

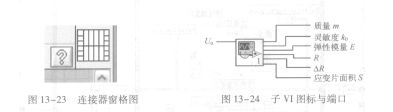

   (3)定义图标与连接器。双击右上角图标进行编辑后，用鼠标右键单击前面板窗口中的图标窗格，在快捷菜单中单击“Show Connector”，然后图标变为图13 -23所示的形式。

   接下来是建立前面板上的控件和连接器窗口的端子关联。输入与U。关联，输出的6个端子分别与输出质量显示、灵敏度ko、弹性模量E、R、AR、应变片面积S相关联，宪成上述工作后，将设计好的VI保存。下次调用该VI时，图标与端口如图13 - 24所示。
