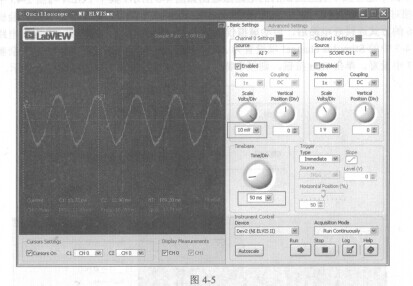

电容阻抗的大小随着信号频率的改变而改变，所以分压电路输出端的信号幅度分别从1V衰减为571.83mV、从1V衰减为13.72mV。H25R1202因此用户可以通过图4-4和图4-5得出如下结论，针对图4-2所示的分压电路，当输入信号的频率较高时，在输出端得到幅度较大的输出信号；当输入信号的频率较低时，在输出端得到幅度很小的输出信号。因此，图4-2所示的分压电路具有截止低频率信号、通过高频率信号的功能，在实际中，把具有这种功能的

电路称为高通滤波电路。

   事实上，研究电路滤波功能的最好工具是波特图仪，在NI ELVIS上也为用户提供了具有这种功能的虚拟仪器，在图2-4中单击Bode图标，将弹出图4-7所示的虚拟仪器软件Bode Analyzer控制面板，其中Measurement Settings区主要的参数设置简介如下。

   Stimulus channel:激励信号输入通道设置，单击下方对应的下拉菜单按钮，可以从与示波器信号输入通道完全相同的菜单中选择激励信号从哪个通道中接入波特图仪。

   Response channel：响应信号输入通道设置，单击下方对应的下拉菜单按钽，可以从与示波器信号输入通道完全相同的菜单中选择响应信号从哪个通道中接入波特图仪。

   Start Frequency:扫描的起始频率。

   Stop Frequency:扫描的终止频率。

   Steps:扫描的步进量，数值越大，得到的图像中可供参考的点数越多。

   Peak Amplitude:输入激励信号的峰值电压设置。
