波特图仪又称为频率特性仪
发布时间:2014/10/12 10:18:37 访问次数:1222
图仪又称为频率特性仪,主要用H27U1G8F2BTR-BC来测量滤波电路的频率特性,包括测量电路的幅频特性和相频特性。波特图仪能产生一定范围的扫描信号,扫描信号的范围在Start Frequency和Stop Frequency项中设置。本例中利用图2-45中的FGEN引脚,以Steps规定的步进数值在Start Frequency和Stop Frequency项指定的范围中进行扫描。

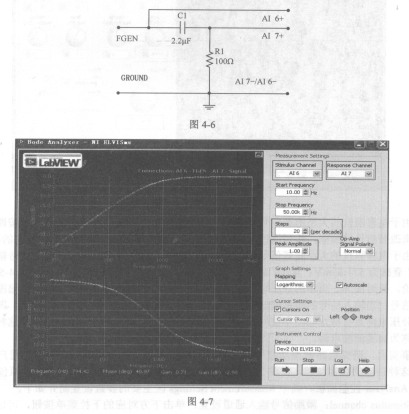

本例中进行频率响应测试的的电路原理图如图4-6所示。其中FGEN与图2-45中的同名引脚相对应;GROUND与图2-109中的同名引脚相对应;在NI ELVIS的原型实验板上按照图4-6的方式连接好电路后,启动虚拟仪器软件Bode Analyzer,按照图4-6中的电路原理在将图4-7中的Stimulus channel项设置为AI 6,Response channel谩置为AI 7,其余参数按照图4-7中设置。单击Run按钮,则频率特性的测试结果如图4-7中的函数曲线所示。
本例中虽然使用了NI ELVIS上的FGEN硬件模块,但在使用Bode Analyzer进行测试时,不能像图4-3那样启动FGEN对应虚拟仪器控制面板,否则将造成资源上的冲突。
图仪又称为频率特性仪,主要用H27U1G8F2BTR-BC来测量滤波电路的频率特性,包括测量电路的幅频特性和相频特性。波特图仪能产生一定范围的扫描信号,扫描信号的范围在Start Frequency和Stop Frequency项中设置。本例中利用图2-45中的FGEN引脚,以Steps规定的步进数值在Start Frequency和Stop Frequency项指定的范围中进行扫描。
本例中进行频率响应测试的的电路原理图如图4-6所示。其中FGEN与图2-45中的同名引脚相对应;GROUND与图2-109中的同名引脚相对应;在NI ELVIS的原型实验板上按照图4-6的方式连接好电路后,启动虚拟仪器软件Bode Analyzer,按照图4-6中的电路原理在将图4-7中的Stimulus channel项设置为AI 6,Response channel谩置为AI 7,其余参数按照图4-7中设置。单击Run按钮,则频率特性的测试结果如图4-7中的函数曲线所示。
本例中虽然使用了NI ELVIS上的FGEN硬件模块,但在使用Bode Analyzer进行测试时,不能像图4-3那样启动FGEN对应虚拟仪器控制面板,否则将造成资源上的冲突。
