(a)在A/D转换器与CPU之间插接光耦隔离器；(h)在CPU与D/A转换器之间插接光耦隔离器。

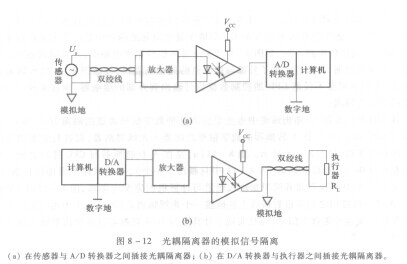

   利用光耦隔离器的线性放大区，M24256-125也可传送模拟信号而隔离电磁干扰，即在模拟信号通道中进行隔离。例如在现场传感器与A/D转换器或D/A转换器与现场执行器之间的模拟信号的线性传送，如图8 -12所示。

   (a)在传感器与A/D转换器之间插接光耦隔离器；(b)在D/A转换器与执行器之间插接光耦隔离器。

   在图8 - 12(a)中输入通道的现场传感器与A/D转换器之间，光耦隔离器一方面把放大器输出的模拟信号线性地光耦（或放大）到A/D转换器的输入端，另一方面又切断了现场模拟地与计算机数字地之间的联系，起到了很好的抗共模干扰作用。在图8 -12(b)中输出通道的D/A转换器与执行器之间，光耦隔离器一方面把放大器输出的模拟信号线性地光耦（或放大）输出到现场执行器，另一方面又切断了计算机数字地与现场模拟地之间的联系，起到了很好的抗共模干扰作用。

   这两种隔离方法各有优缺点。模拟信号隔离方法的优点是使用少量的光耦，成本低；缺点是调试困难，如果光耦挑选得不合适，会影响系统的精度。而数字信号隔离方法的优点是调试简单，不影响系统的精度；缺点是使用较多的光耦器件，成本较高。但因光耦的价格越来越低廉，因此，目前在实际工程中主要使用光耦隔离器的数字信号隔离方法。
