变压器隔离
发布时间:2014/8/2 18:16:33 访问次数:688

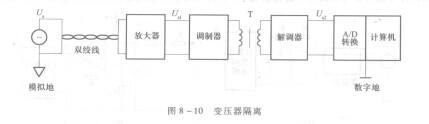

利用变压器把现场信号源的地与计算机的地隔离开来，也就是把“模拟地”与“数字地”断开。M24128-DF被测信号通过变压器耦合获得通路，而共模干扰电压由于不成圆路而得到有效的抑制。要注意的是，隔离前和隔离后应分别采用两组互相独立的电源，以切断两部分的地线联系，如图8 -10所示。被测信号U。经双绞线引到输入通道中的放大器，放大后的直流信号U，先通过调制器变换成交流信号，经隔离变压器T由原边传输到副边，然后用解调器再将它变换为直流信号U。再对U进行A/D转换。这样，被测信号通过变压器的耦合获得通路，而共模电压由于变压器的隔离无法形成回路而得到有效的抑制。
利用变压器把现场信号源的地与计算机的地隔离开来，也就是把“模拟地”与“数字地”断开。M24128-DF被测信号通过变压器耦合获得通路，而共模干扰电压由于不成圆路而得到有效的抑制。要注意的是，隔离前和隔离后应分别采用两组互相独立的电源，以切断两部分的地线联系，如图8 -10所示。被测信号U。经双绞线引到输入通道中的放大器，放大后的直流信号U，先通过调制器变换成交流信号，经隔离变压器T由原边传输到副边，然后用解调器再将它变换为直流信号U。再对U进行A/D转换。这样，被测信号通过变压器的耦合获得通路，而共模电压由于变压器的隔离无法形成回路而得到有效的抑制。
