采用图形显示器和键盘作人机接口终端，QC2084-0001B可以直观形象地监视和操作工业生产过程。所设计出的显示画面，既要反映出整个生产的工艺流程，又要便于单元操作控制；既要有实时动态数据，又要有历史记忆功能。从而使得一台图形显示终端完全替代传统的仪表盘及其盘面上的调节器、指示仪、记录仪、报警仪、模拟屏以及开关按钮、指示灯等。

   早期的系统设计者是用汇编语言来编写画面程序的，后来多采用功能强大的高级语言，现在的控制厂商陆续推出了人机对话式的系统组态软件，诸如美国的Intouch、Fix和德国的Wincc，国内的组态王、力控、MCGS和Controx等。利用这些专用组态软件可以方便地组态成各种需要的显示画画。

   常用的显示画面有总貌画面、分组画面、点画面、流程图画面、趋势曲线画面、报警显示画面、操作指导画面等。

   总貌画面

   当被控量或控制回路较多时，操作员要逐个地监视判断各过程参数是否正常，并据此对控制回路进行操作是很困难的。为此，在总貌显示画面上用颜色、闪光或音响来最大限度地显示出多个控制回路的运行状态。

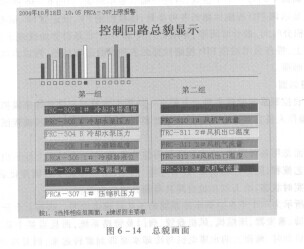

   图6 -14给出一个中央空调控制系统的总貌画面，用棒状图表示控制回路的偏差，用小方块指示控制回路的报警状态，每个棒图或方块的颜色表示1个工位点（参数），一般8个工位点为一组，每幅画面可显示约40个组、320个点。如此，就有可能把整个大型控制系统的几百个参数集中显示在一二个画面上。
