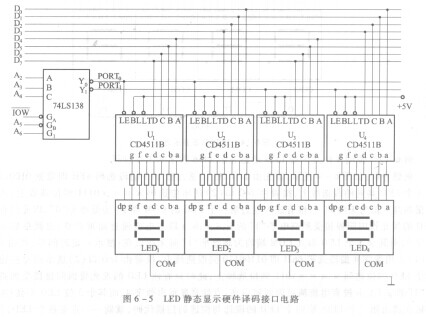

图6-5所示为4个LED组成的静态显示硬件译码接口电路，它是在图6-3 LED静态显示方式的基础上， Q5505I-1M-TR增加了4片集BCD码锁存、译码和驱动为一体的CD4511B( Ui~U。)和l片译码器74LS138．能够直接显示出4位十进制数。

   图6-5中，4片CD4511B分别对应连接4片7段共阴极LED显示器，74LS138译码器译出片选信号PORT。、PORT．，分别作为U．、U：和U，、U。的锁存允许信号LE。CPU通过输出指令把要显示字符的BCD码数据，通过数据总线D．~Do输出到Ul—U。的数据输入端D、C、B、A，其中每2片（U．和U：，U，和U。）共用一个字节及一个片选信号。若要显示带小数点的十进制数，则只要在LED显示器的dp端另加驱动控制即可（读者可自行考虑）。

   这种接口的程序设计十分简单，只需把要显示的BCD码数据取出来，然后从相应的输出端口输出即可。假设图中从左到右显示的数据存在以DATA,为首的内存单元中，接口程序如下：

   MOV    BX,OFFSET DATA1

   MOV    AL，[ BX]

   OUT    PORTO，AL    ；显示左2位

   INC    BX

   MOV    AL，[ BX]

   OUT    PORT1，AL    ；显示右2位

   很显然，这种静态显示硬件译码接口电路，无论是硬件电路还是软件接口，都是很简单的，因而已成为LED静态显示方式中的一种典型电路。
