前面讨论了几种典型的D/A转换器、接口电路以及通用性等问题，这为D/A转换模板的设计打下了基础。

   在硬件设计中，除了一些电路参数的计算，还要会查阅集成电路手册，掌握各类芯片的外特性及其功能，以及与D/A转换模板连接的CPU或计算机总线的功能及其特点。在硬件设计的同时，还必须考虑软件的设计，D/A转换模板的设计原则主要考虑以下几点。

   (1)安全可靠：尽量选用性能好的元器件，并采用光电隔离技术。

   (2)性能／价格比高：R1560S3S既要在性能上达到预定的技术指标，又要在技术路线、芯片元件上降低成本。比如，在选择集成电路芯片时，应综合考虑其转换速度、精度、工作环境温度和经济性等诸因素。

   (3)通用性：D/A转换模板应符合总线标准，其接口地址及输出方式应具备可选性。

   D/A转换模板的设计步骤是：确定性能指标，设计电路原理图，设计和制造印制线路板，最后焊接和调试电路板。其中，数字电路和模拟电路应分别排列走线，尽量避免交叉，连线要尽量短。模拟地( AGND)和数字地(DGND)分别走线，通常在总线引脚附近一点接地。光电隔离前后的电源线和地线要相互分开。调试时，一般是先调数字电路部分，再调模拟电路部分，并按性能指标逐项考核。

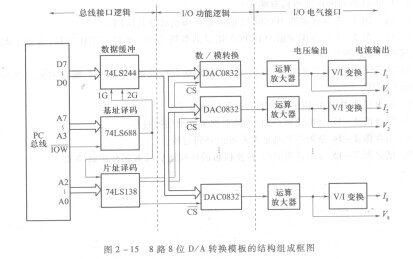

   图2 -15给出了8路8位D/A转换模板的结构组成框图，它是按照总线接口逻辑、I/O功能逻辑和I/O电气接口三部分布局电子元器件的。图2-15中，总线接口逻辑部分主要由数捃缓冲与地址（基址、片址）译码电路组成，完成8路通道的分别选通与数据传送（参见图2 -14接口地址可选的译码电路）；I/O功能逻辑部分由8片DAC0832组成，完成D/A转换（参见图2 -5 DAC0832接口电路）；而I/O电气接口部分由运算放大器与V/I变换电路组成，实现电压或电流信号的输出（参见图2-8的双极性电压输出方式与图2-9的电流输出方式）。
