一、实验目的

   ①试测试比较器、译码器MMBF4391LT1的逻辑功能。

   ②熟悉比较器和译码器的应用，并测试其应用电路的逻辑功能。

   二、实验原理

    1.1位比较器

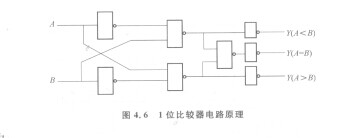

   其电路原理如图4.6所示。

   图4.6 1位比较器电路原理

   因为：

   ①当A>B时，y(A>B)一1。

   ②当A=B时，y(A—B)一1。

   ③当A<B时，y(A<B)一1。

所以根据哪一个输出端为高电平，就能知道A和B的大小。

   图4.7是4位比较器741)S85的符号图，其逻辑关系为

   ①当A3A2AlA。>B382BlB。时，y(A>B)一1，y(A—B)一y(A<B)一O。

   ②当A3AZA，A，=B3BZBlB。时，y(A—B)一1，Y(A>B)一y(A<B)一0。

   ③当A。A2Al Ao<B。B2 BlB。时，y(A<B)一1，y(A—B)一Y(A>B)一0。

   2. 3-8译码器74LS138

   3-8译码器74LS138逻辑符号如图4.8所示。

 A.B、C为数据输入端，G，、G：A。、G：，；。为控制输入端，y。N、y，~、Y2N、Y3N、Y4N、ys~、Y6N、y，。为输出端，当CBA从000增到111时，输出从y。w、y，N最后到y，~依次为低电平。
