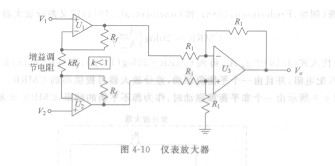

一个可选择的方法是在标准差分放大器的输入端增加两个高阻抗缓冲放大器誓}一个高阻抗、SN55451BJG同相缓冲器可由一个标准运算放大器把输入馈入到正端而反馈馈入到负端制成。这个方法产生了经典的仪表放大器，如图4 -10所示。

   仪表放大器的结构也具有单电阻(KR，)增益控制的优点，而不是必须改变两对电阻的比值。这种情况下，仪表放大器的输入阻抗等于运算放大器的输入阻抗，因为没有反馈加到运算放大器的正输入端。采用这种结构，输入阻抗超过lMfl,是可能的。

   如果仪表放大器的输入端改变耦合电流(AC)，则附加的分流电阻必须加到图4-10所示电路的缓冲输入和地之间，为输入晶体管偏置电流流动提供通路。因此，应该用非常低的偏置电流晶体管或FET运算放大器。这种情况下的共模输入阻抗将是这些输入电阻和运算放大器输入阻抗的并联组合。

   在一个仪表放大器中，增益在缓冲放大器中(Ul和U2)，而差分放大器(U3)被设置具有单位增益。缓冲器的共模增益为1，差模增益为Adm =1+ (2/K)，其中K是小于1的常数。

   因为缓冲器具有单位共模增益，所有的共模抑制出现在差分放大器仉中，表4-1总结了仪表放大器两级的增益。
