当如图3-39所示连接时，变压器可被用作共模扼流圈（也称为纵向扼流圈，PS2007B中和变压器或平衡一不平衡变换器）。这种方式连接的变压器对信号电流呈现低阻抗，并允许直流耦合。然而，对于任何共模噪声电流，变压器是高阻抗。

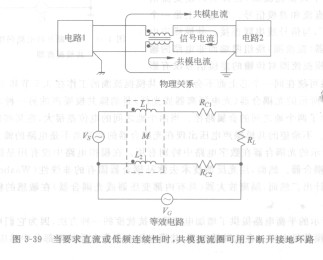

   图3-39  当要求直流或低频连续性时，共模扼流圈可用于断开接地环路

   图3-39中所示的信号电流在两个导线中等量流动，但方向相反。这是期望的电流，也被称为差模电路电流或金属电路电流。沿两个导线以相同方向流动的噪声电流被称为共模电流。

   图3-39中共模扼流圈的电路性能可参考图3-39的等效电路来分析。电压发生器Vs表示信号电压，由具有电阻Rc，和RC2的导线与负载R。相连。共模扼流圈由两个电感L．和L2表示，其互感为M。如果两个线圈完全相同，且紧密耦合在同一磁芯上，则L．、Lz和M相等。

   电压发生器VG表示来自接地环路中磁耦合或来自地面差分电压的共模电压。因为导线电阻Ra与RL串联，而且电阻值小得多，所以Rc．可忽略。

   第一步是忽略V的影响，确定电路对信号电压Vs的响应。图3-39的电路可重画如图3-40所示，这个图与图2-22的电路相似。由图2-22可知，当频率高于叫一5RC2 /L2时，几乎所有的电流I。都通过第二个导线而不通过接地面返回到源。

   假设R。远远大于RC2。如果没有扼流圈，所得的式(3-11)是相同的。因此，只要扼流圈电感足够大使信号频率cu大于5Rc2/Lz，则对信号的传输没有影响。
