输出变压器的外形与构造如图4. 47所示。

   图4. 47输出变压器的外形与构造

   图4. 48所示的是在集电极回路中作为负载的M74HC4053RM13TR扬声器直接接人情况，提供给扬声器的功率变为0. 8mW，音量小。可是，如图4.49样，在晶体三极管和扬声器之间接人称为输出变压器的变换器，当与图4. 48的情况相同的集电极电流流过时，提供给扬声器的功率为120mW，音量变大。

   那么，让我们对有关输出变压器的作用进行详细地研究。图4. 50

是图4. 49的原理图。

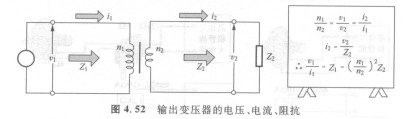

   为让扬声器鸣响，有必要在称为音频输出线圈的扬声器线圈中施加电信号。这一音频输出线圈的输入阻抗在4～16Q的范围内，值较小。在晶体三极管功率放大电路中，下节将要学习由电源电压、集电极直流电流等决定的可获得最大功率的负载的最佳值。因此，扬声器的输入阻抗从外表看变大，为使其成为最佳负载，故在晶体三极管和扬声器间接入输出变压器（图4. 51）。图4. 52所示的是在输出变压器的初级端加上Vl，次级端接入负载22的电路。
