    ( 1) C3为X电容。

    220V交流电进线为两根,一根是相KA5L0365R线,另一根是零线。这两根引线上会产生两种高频干扰信号,即差模高频干扰信号和共模高频干扰信号,如图13-17所示。

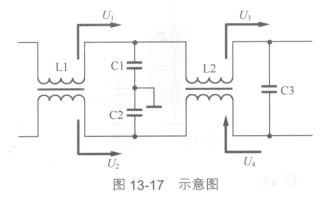

    图13-17示意图



   在电路中接入X电容C3后,由于高频干扰信号频率比较高,C3对高频干扰信号的容抗小,这样差模高频干扰信号通过X电容C3构

成回路,加图13-18所示,而不能加到后面的整流电路中,这样达到消除差模高频干扰信号的目的。

    (2) Cl和C2是Y电容。

   图13-19是Y电容消除共模高频干扰信号示意图,抑制共模高频干扰信号必须用两只Y电容,因为相线和零线上都有高频干扰信号。

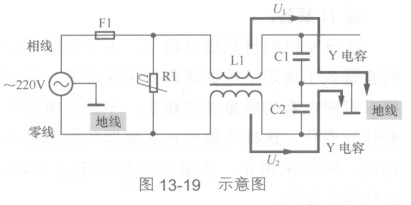

   图13-19示意图

   相线上的共模高频干扰信号通过Y电容Cl到地线,零线上的共模高频干扰信号通过Y电容C2到地线,这样共模高频干扰信号就不能加到后面电路中,达到抑制共模高频干扰信号的目的。
