DC Operating Point Analysis（直流工作点分析）

    直流工作点分析也称静态工作点分析，D2118-4电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。

     在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。所以，求解电路的直流工作点在电路分析过程中是至关重要的。

    构造电路

   为了分析电路的交流信号是否能正常放大，必须了解电路的直流工作点设置得是否合理，所以首先应对电路的直流工作点进行分析。在Multisim 10的实验电路工作区构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图5.6.1所示。

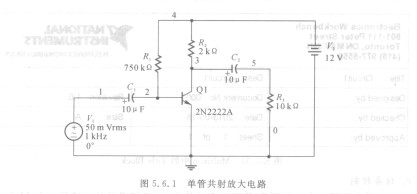

     图5.6.1单管共射放大电路

     图5.6.1中的l，2，3，4，5等编号可以从Options-sheet properties-circuit-show all调试出来。
