线圈通电或断电后，040HP-8N2X_LW需经过一定的延时后触点才能动作的继电器称为时间继电器。常用的有电磁式、电动式、空气阻尼式和晶体管式等。目前最常用的是晶体管式时间继电器。

时间继电器分为通电延时时间继电器和断电延时时间继电器两种。

   通电延时时间继电器的线圈得电后要延长一段时间（整定时间）后触点才动作，而线圈失电时，触点立即复值。

   断电延时时间继电器的线圈得电后各触点瞬间动作，而线圈失电后，要延迟一定时间（整定时间）后触点才动作。

   1．晶体管式时间继电器的结构

   晶体管式时间继电器主要由底座、调时按钮、电路部分组成，其结构如图15-6所示。

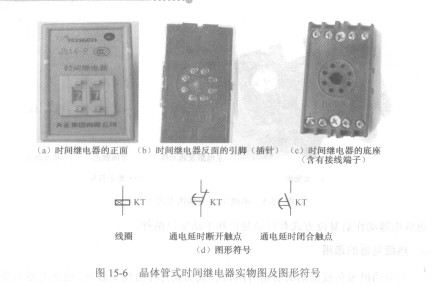

    图15-6晶体管式时间继电器实物图及图形符号

    2．晶体管式时间继电器的特点

    晶体管式时间继电器体积小、机械结构简单、寿命长、精度较高、可靠性强。延时范围为几秒到几十分钟。

     3．晶体管式时间继电器的底座接线图

   安装晶体管式时间继电器时，先取下底座固定并接入电路中，然后将主体部分插到底座上。底座接线图如图15-7所示。

   说明：线圈1和2接电源，通电延时断开触点接3和5或6和8接线柱，通电延时闭合触点接3和4或6和7接线柱。
