热继电器是一种利用电流的热效应来切断电路的保护电器。040HP-5N1X_LW主要用于电动机的过载保护。电动机在运行过程中，如果长期过载、频繁启动、欠压运行或缺相运行都会使电动机的额定电流超过它的额定值。电动机电流偏大会引起电动机过热，损坏绕组绝缘，缩短电动机的使用寿命。为了保护电动机，一般在拖动电路中加用热继电器对电动机实行过载保护。

   双金属片式热继电器结构简单、体积较小、成本较低、电流越大越容易动作，应用最广泛。

   1．热继电器的结构

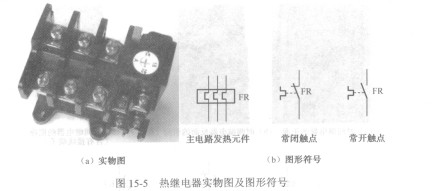

   热继电器主要由热元件（双金属片、电阻丝）、触点系统、动作机构、复位按钮、电流整定装置和温度补偿装置构成，其结构如图15-5所示。

   2．热继电器昀工作原理

   当电动机过载时，过载电流使绕在双金属片上的电阻丝发热，双金属片由于过热而弯曲，动作机构动作，串联在控制电路中的常闭触点断开，使接触器线圈断电，从而切断电源保护电动机。

   热继电器动作后复位方式有自动复位和手动复位两种。

   3．热继电器的选用

   ①当电动机带负载启动而启动时间较长或负载为冲击性负载时，热继电器的整定电流应稍大于电动机的额定电流。整定电流通常取额定电流的1.05 N1.2倍。

   ②当电动机过载能力较差时，热继电器的整定电流应略小于电动机的额定电流。整定电流通常取额定电流的0.7～0.9倍。

   ③双金属片式热继电器一般用于轻载、不频繁启动电动机的过载保护。对于重载、频繁启动的电动机，可使用过电流继电器保护。

   ④常用的热继电器有JRO、JR14、JR15、  JR16、JR16B、JR20系列。
