光晶闸管( LAT)俗称光控硅，WEDPN16M64V-133B2M它是一种利用光信号控制的开关器件，其伏安特性和普通晶闸管相似，只是用光触发代替了电触发。

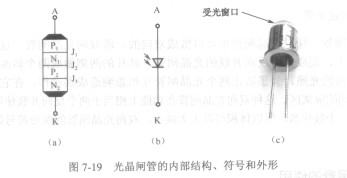

    光晶闸管的内部结构、符号和外形如图7-19示。

    从内部结构上看，光晶闸管与普通晶闸管基本相同，也是由PINIP2N2四层半导体叠合而成的，其中Ni和P2构成的PN结J2相当于一个光电二极管。不过，因为光晶闸管是用光信号触发的，并不需要引出控制极，所以它是一个只有阳极(A)和阴极(K)的二端元件。另外，为了使J2结能接受光照，在光晶闸管的顶端开有一个玻璃窗。

   图7-19光晶闸管的内部结构、符号和外形

   当给光可控硅接上正向电压（阳极为正、阴极为负）时，J2结处于反向偏置，因此整个光可控硅处于阻断状态。当一定照度的光信号通过玻璃窗照射到J2处的光敏区时，在光能的激发下，J2附近产生大量的电子和空穴两种载流子，它们在外电压的作用下可以穿过J2阻挡层，使光可控硅从阻断状态变成导通状态。

   在光晶闸管导通之后，即使去掉光信号，由于内部的正反馈过程已经形成，所以光晶闸管仍然处于导通状态，这个特点和普通的晶闸管在触发导通后即使去掉触发信号，晶闸管仍然导通的情形是一样的。要想使光晶闸管重新变成阻断状态，必须去掉阳极和阴极上所加的正向电压。
