数学运算功能

发布时间:2014/2/1 10:49:16 访问次数:535

      标志代表当前的波形视窗在内存中的JMB360位置。标识触发点在当前波形视窗中的位置。标识延迟参考点在当前波形视窗中的位置。频率显示。时钟显示。水平时基显示。触发位置相对于波形视窗中延迟参考点的水平距离。光标卡尺显示值。

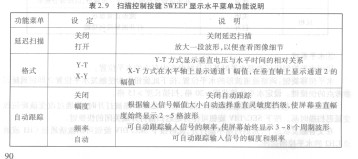

扫描控制按键SWEEP显示水平菜单功能说明见表2.9。



      数学运算功能，波形运算功能是显示CH1、CH2通道波形相加、相减、相乘、相除的结果。数学运算菜单中包含波形运算及波形分析两大功能，如图2. 30所示。下面分别加以介绍。

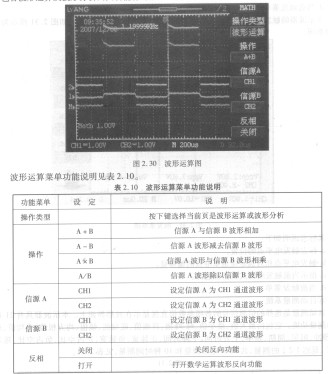

      波形运算菜单功能说明见表2. 10。


      波形分析是将时域信号通过一定的数学运算转换成频域信号，可更加方便地对信号进行研究分析。示波器受资源限制，只是对波形进行了简单的分析处理。本节在这暂不讨论，若需要，可查阅相关资料。



      标志代表当前的波形视窗在内存中的JMB360位置。标识触发点在当前波形视窗中的位置。标识延迟参考点在当前波形视窗中的位置。频率显示。时钟显示。水平时基显示。触发位置相对于波形视窗中延迟参考点的水平距离。光标卡尺显示值。

扫描控制按键SWEEP显示水平菜单功能说明见表2.9。



      数学运算功能，波形运算功能是显示CH1、CH2通道波形相加、相减、相乘、相除的结果。数学运算菜单中包含波形运算及波形分析两大功能，如图2. 30所示。下面分别加以介绍。




      波形运算菜单功能说明见表2. 10。


      波形分析是将时域信号通过一定的数学运算转换成频域信号，可更加方便地对信号进行研究分析。示波器受资源限制，只是对波形进行了简单的分析处理。本节在这暂不讨论，若需要，可查阅相关资料。
