电阻器元件只数（1表示单只；2表示两只）

   电阻器元件只数（1表示单只；2表示两只）

   表示安装固定装置（1表示简易式；2表示固定螺纹安装；3表示活动法兰

   安装；4表示固定法兰安装；5表示锥形固定螺纹安装）

    一冷端形式（1表示简易式；2表示防WPM2005B-8/TR溅接线盒形式；3表示防水接盒形式；

    4表示防爆接线盒形式；5表示手柄式；6表示插接件式）

   一外保护管直径（0表示41 6的外保护管；1表示口1 2的外保护管；2表示其他

外径的保护管）

    一外保护管材料（1表示321钢管；F'表示耐腐不锈管316、3161。）

    热电阻传感器的使用注意事项

     热电阻传感器是将温度变化转化为电阻变化的元件，需要将该变化信号通过引线送到计算机控制装置或显示仪表上。由于热电阻传感器离控制室有一定的距离，所以传输引线的电阻对测量结果有一定有影响。目前针对不同的要求，热电阻有二线、三线、四线制三种引线方式。与热电阻传感器相连接的检测设备（温控仪、PLC的输入设备等）一般都有四个接线端子（I+、I一、V+、V->，I+、I给热电阻传感器提供恒定的电流，V+、V一用于监测温度变化后热电阻传感器两端电压的变化。这三种接线方式见表11-5。

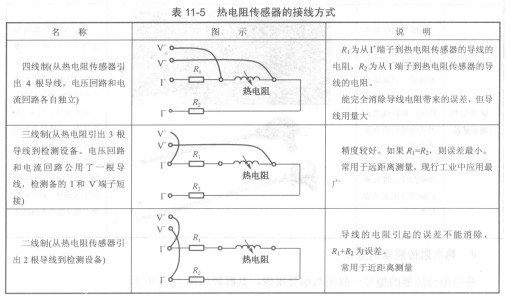

    表11-5热电阻传感器的接线方式
