压敏电阻器
发布时间:2014/1/23 21:32:31 访问次数:546
压敏电阻器是以氧化锌为主要材料的对电压敏感的电阻器，STC12C5202AD它在一定电压范围内电阻值随电压而变，实物如图10-7所示。压敏电阻器的最大特点是当加在
它上面的电压低于它的阈值“UN”Hf,，流过它的电流极小；当电压超过UN时，流过它的电流激增。利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。

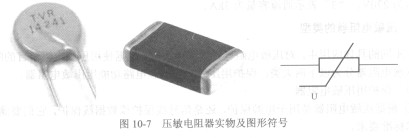

1．压敏电阻器的实物和图形符号
压敏电阻器有直插式和表面安装式两种，如图10-7所示。
2．压敏电阻器的主要参数
压敏电阻器的主要参数见表10-4。

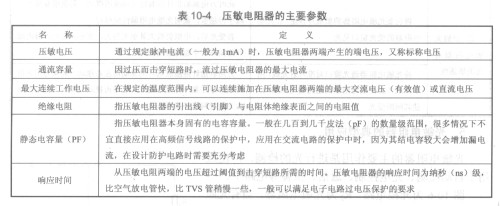

表10-4压敏电阻器的主要参数
压敏电阻器是以氧化锌为主要材料的对电压敏感的电阻器，STC12C5202AD它在一定电压范围内电阻值随电压而变，实物如图10-7所示。压敏电阻器的最大特点是当加在
它上面的电压低于它的阈值“UN”Hf,，流过它的电流极小；当电压超过UN时，流过它的电流激增。利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
1．压敏电阻器的实物和图形符号
压敏电阻器有直插式和表面安装式两种，如图10-7所示。
2．压敏电阻器的主要参数
压敏电阻器的主要参数见表10-4。
表10-4压敏电阻器的主要参数
