​双向晶闸管

发布时间:2014/1/19 13:21:38 访问次数:1147

   (1)双向晶闸管的引脚排列

   双向晶闸管( Triode AC Switch,TRIAC)是在单向晶闸管的基础上研制出的一种新型半导体器件。TSI384-133ILV图7-5为常见双向晶闸管外形及引脚排列,与单向晶闸管外形相同。

   (2)双向晶闸管的结构和原理

   图7-6为双向晶闸管结构、等效电路及符号。由结构图可看出它是由NPNPN五层半导体材料构成的三端半导体器件,其3个电极分别为主电极Tl、主电极T2和门极G。双向晶闸管的主电极Ti、T2之间具有双向导电的性能,其内部电路可以等效为由两只普通晶闸管反向并联组成的组合管。

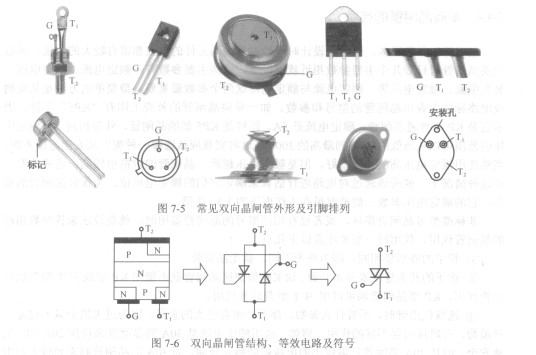

   图7-5常见双向晶闸管外形及引脚排列

   图7-6双向晶闸管结构、等效电路及符号

   双向晶闸管可以双向导通,即无论门极G端相对T,加上正还是负的触发电压,均能触发双向晶闸管正、反两个方向导通,故双向晶闸管有四种触发状态,如图7-7所示。

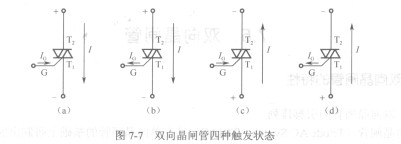

   图7-7双向晶闸管四种触发状态



   当主电极T2相对于主电极Ti的电压为正,且门极G相对于主电极Ti为正脉冲

(UT2> UT1、UG> UT1)时,如图7-7 (a)所示,或门极G相对于主电极Ti为负脉冲(UT2> UT1、UG< UT1),如图7-7 (b),晶闸管的导通方向为T2一Tl,此时T2为阳极,Ti为阴极。

   当主电极T2相对于主电极Ti的电压为负,且门极G相对于主电极Ti为正脉冲

(UT2< UT1、Uc>Url)时,如图7-7 (c)所示,或门极G相对于主电极Ti为负脉冲(UT2< UT1、UG<UT1),如图7-7 (d),晶闸管的导通方向为Ti一T2,此时Ti为阳极,T2为阴极。




   (1)双向晶闸管的引脚排列

   双向晶闸管( Triode AC Switch,TRIAC)是在单向晶闸管的基础上研制出的一种新型半导体器件。TSI384-133ILV图7-5为常见双向晶闸管外形及引脚排列,与单向晶闸管外形相同。

   (2)双向晶闸管的结构和原理

   图7-6为双向晶闸管结构、等效电路及符号。由结构图可看出它是由NPNPN五层半导体材料构成的三端半导体器件,其3个电极分别为主电极Tl、主电极T2和门极G。双向晶闸管的主电极Ti、T2之间具有双向导电的性能,其内部电路可以等效为由两只普通晶闸管反向并联组成的组合管。




   图7-5常见双向晶闸管外形及引脚排列

   图7-6双向晶闸管结构、等效电路及符号

   双向晶闸管可以双向导通,即无论门极G端相对T,加上正还是负的触发电压,均能触发双向晶闸管正、反两个方向导通,故双向晶闸管有四种触发状态,如图7-7所示。

   图7-7双向晶闸管四种触发状态



   当主电极T2相对于主电极Ti的电压为正,且门极G相对于主电极Ti为正脉冲

(UT2> UT1、UG> UT1)时,如图7-7 (a)所示,或门极G相对于主电极Ti为负脉冲(UT2> UT1、UG< UT1),如图7-7 (b),晶闸管的导通方向为T2一Tl,此时T2为阳极,Ti为阴极。

   当主电极T2相对于主电极Ti的电压为负,且门极G相对于主电极Ti为正脉冲

(UT2< UT1、Uc>Url)时,如图7-7 (c)所示,或门极G相对于主电极Ti为负脉冲(UT2< UT1、UG<UT1),如图7-7 (d),晶闸管的导通方向为Ti一T2,此时Ti为阳极,T2为阴极。
