用万用表检测电感器的绝缘电阻
发布时间:2013/12/26 20:54:53 访问次数:832
用万用表检测电感器的绝缘电阻。有些电感PowerChoke-Axial器，如扫描用的行线圈，内有永磁铁，外有金属屏蔽盒；收音机的振荡线圈，内有铁氧体磁芯和磁帽，外有铝屏蔽罩。检测时，除检测线圈的通、断和电阻值外，还应检测线圈绕组与屏蔽罩之间的电阻值；整流电源的滤波器，常使用铁氧体或硅钢片作为铁心低频电感阻流圈，使用前也应检测线圈与铁心之间的绝缘电阻。检测收音机振荡线圈的绝缘电阻如图2.27所示。检测时，将万用表置于尺×lOk挡，两表笔分别接线圈外引线和金属屏蔽罩（或铁心），其绝缘电阻应接近无穷大(∞)、表针稳定不动，否则说明电感器绝缘不良。

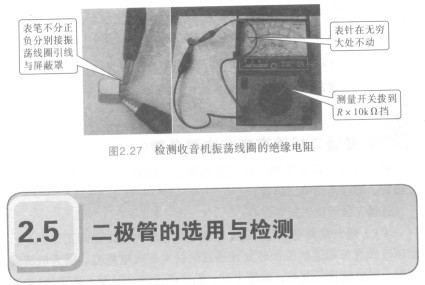

图2.27检测收音机振荡线圈的绝缘电阻
用万用表检测电感器的绝缘电阻。有些电感PowerChoke-Axial器，如扫描用的行线圈，内有永磁铁，外有金属屏蔽盒；收音机的振荡线圈，内有铁氧体磁芯和磁帽，外有铝屏蔽罩。检测时，除检测线圈的通、断和电阻值外，还应检测线圈绕组与屏蔽罩之间的电阻值；整流电源的滤波器，常使用铁氧体或硅钢片作为铁心低频电感阻流圈，使用前也应检测线圈与铁心之间的绝缘电阻。检测收音机振荡线圈的绝缘电阻如图2.27所示。检测时，将万用表置于尺×lOk挡，两表笔分别接线圈外引线和金属屏蔽罩（或铁心），其绝缘电阻应接近无穷大(∞)、表针稳定不动，否则说明电感器绝缘不良。
图2.27检测收音机振荡线圈的绝缘电阻
