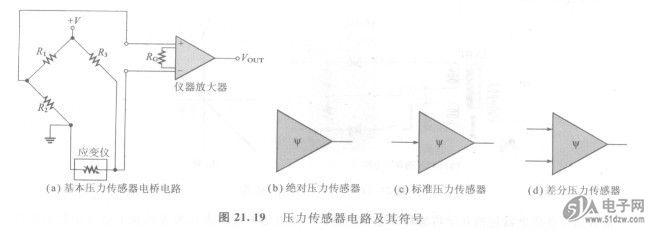

因为压力传感器是电阻随被测量的量变化而变化的器件，AD9245BCPZ-80所以通常把它们放在电桥结构中，如图21.19(a)中的基本运算放大器电桥电路所示。在有些情况下，整个电路都装在传感器的封装中，在其他情况下，电路是放在传感器的外面的。图21.19(b)～(d)中的电路符号有时表示具有放大输出的全部压力传感器，图21.19(b)中的符号表示绝对压力传感器，图21. 19(c)中的符号表示标准压力传感器，图21.19(d)中的符号表示差分压力传感器。


    压力传感器应用
    在需要确定一种物质的压力的任何地方，都要用到压力传感器。在医疗应用中，压力传感器用于测量血压；在飞行器中，压力传感器用于测量海拔压力、机舱压力和液压；在汽车中，压力传感器用于测量燃油流量、油压、制动管压力、管道内压力和转向系统压力，这里仅列举了几个应用。


    流速测量
    测量流过管子的液体一个常见方法就是压差法。将一个限流装置，如Venturi（文氏管）部件（或其他类型的限流部件，如一个测流孔），放在液流中。Venturi部件是由如图21.20所示的收缩管构成的。尽管液体流过狭窄管道时速度会提高，但是每秒所流过管子的液体的体积（体积流量）是恒定的。
    因为当液体流过受限区域时流速提高，所以压力也变大。如果在粗管中的一个点和细管中的一个点分别对压力进行测量，就可以确定流速，因为流速与压差的平方根成比例，如图21.20所示。
