RC正弦波振荡器的选频网络由RC选频电路构成，LPC1111FHN33主要用于产生1MHz以下的低频正弦波信号。常用的选频电路是RC串并联选频电路，该电路及其频率特性如图3.2.2所示，当W=WO时，V2与础，的相位差为零，传输系数为1／3。

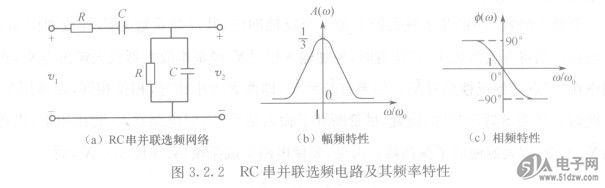

    (a) RC串并联选频网络    (b)幅频特性    (c)相频特性
    图3.2.2   RC串并联选频电路及其频率特性


    图3.2.3(a)是由RC串并联选频网络构成的振荡电路，图中，集成运放构成同相放大器提供增益为A=l+R。／R1；当叫-∞。时，反馈网络RC串并联电路相移为零，引入正反馈，环路满足相位平衡条件，且F=l／3。为保证振荡器起振并维持振荡，应有AF≥1。只要适当调整同相放大器增益的强弱，使A略大于3，便可保证振荡器输出正弦波。Rt为热敏电阻，且具有负
的温度系数。刚起振时，R。的温度最低，相应的阻值最大，放大器的增益A最大；随着振荡振幅的增大，R上消耗的功率增大，致使其温度上升，阻值减小，放大器的增益下降，直到A=3、AF=1实现自动稳幅，进入平衡状态。
    将图3.2.3(a)改画成图3.2.3(b)所示电路，可以看出，RC串并联电路和集成运放负反馈电阻构成文氏电桥，振荡器的输出电压加到桥路的一对角线端，并从另一对角线端取出电压加到集成运放的输入端，当cU -cU。时，桥路平衡，振荡器进入稳定的平衡状态，产生等幅持续的振荡。

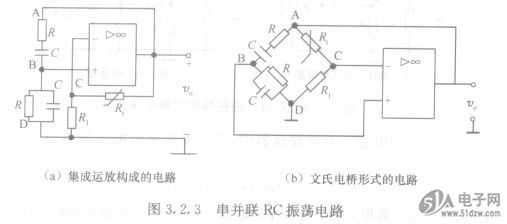

    (a)集成运放构成的电路    (b)文氏电桥形式的电路
    图3.2.3串并联RC振荡电路
