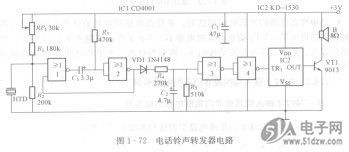

电话铃声转M25PE40-VMN6TP发器如图1-72所示。压电陶瓷片HTD按在或非门1的输入端作为声传感器使用，它装置在电话机壳上，通过声电转换，可以把电话铃声转换为电压信号输入给电路。R，、RP，及R。组成的分压电路，使或非门1的输入端在静态时获得略小于1VDD的偏压，这样可提高声传感器HTD的触发灵敏度。或非门1、2组成单稳态电路。当电话铃响起时，电话机壳的振动声由HTD转换为相应的电信号，其正脉冲上升沿触发单稳态电路翻转而进入暂稳态，暂态时间约为0. 7CIR3一Is。在暂态时间内，或非门2输出高电平，该高电平通过VD1、R。向C2充电。在不到4s的时间内，如果单稳态电路连续三次受触发进入暂稳态，C2上的充电电压就会积累达到2VDD以上，使由或非门3、4组成的非门先后翻转，或非门4输出高电平，触发音乐集成电路IC2工作，IC2的输出端反复输出“嘟、嘟……”电信号，该信号经VT1放大，推动扬声器B发出响亮的电话铃声。
    电路之所以设计成单稳态需连续触发3次，扬声器B才发生的形式，是为了避免其他短促振动所造成的误触发。
