框图是根据电子电路的构成划分为几个功能模块，AT91RM9200-CJ-002每个模块用方框来表示，方框中注明模块的功能。这种图形是用来对复杂的电子电路组成、原理的简单描述或概括，在设计电路初期选定设计方案时经常采用。图5 -26所示的串联型直流稳压电路框图如图5-27所示。

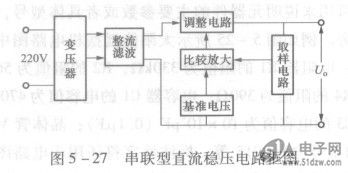

    图5 -27串联型直流稳压电路框图


    印制电路板装配图俗称印制电路板，是表示各元器件及零部件、整件与印制电路板连接关系的图纸，是用于装配焊接印制板的工艺图样。它能将电路原理图和实际电路板之间沟通起来。图5 - 26所示的串联型直流稳压电路的印制电路板图如图5 -28所示。

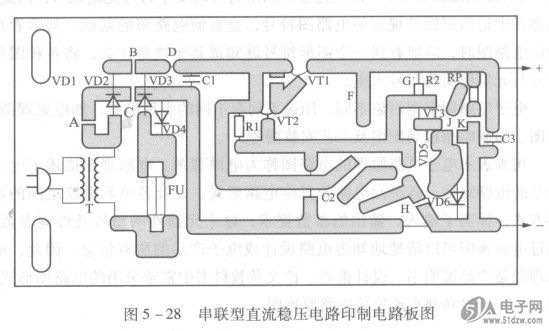

    图5 -28  串联型直流稳压电路印制电路板图
