在时序电路中，如移位寄存器、计数器等串行传送数据的电路，FQPF4N60C可能会出现一个器件损坏造成整个电路工作不正常或部分电路工作不正常的现象。使用隔离分析法，就是将整个串行电路分隔开，观察剩余部分电路的工作情况，判断故障位置。

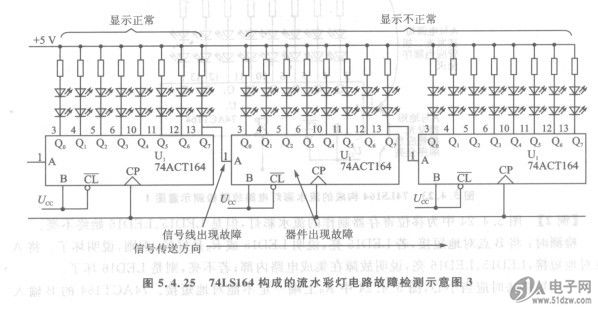

    【例1】如图5.4. 25所示流水彩灯电路，出现前面一部分正常，而后面一部分不正常，则问题可能在显示正常与不正常之间的数据线上，或显示不正常的第一个器件上。


    【例2】使用74HC595的发光二极管屏驱动电路如图5.4.26所示，在信号传送方向上，如果出现前级工作不正常，而后级正常，说明故障应当在显示不正常器件中，而整个电路的时钟脉冲、选通脉冲和数据信号均正常。
    使用移位寄存器方式传送数据的通路中，若某一个器件的时钟端或选通端出现故障使整个电路的时钟脉冲或选通脉冲不正常，将造成整个电路无显示。此时在某一位置处切断时钟脉冲和选通脉冲，如果切断后前级正常，说明故障器件在切断点的后方，切断点的选择可使用对分法。

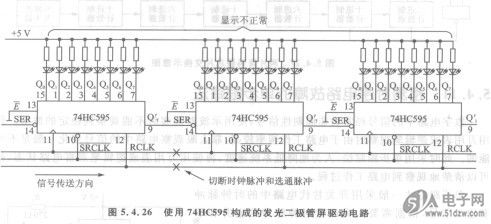

    图5.4. 26使用74HC595构成的发光二极管屏驱动电路
    如果器件使用集成电路插座安装，则可以按从后向前顺序拔下集成电路，拔到某一电踣后前级显示正常，则该集成电路有故障。
