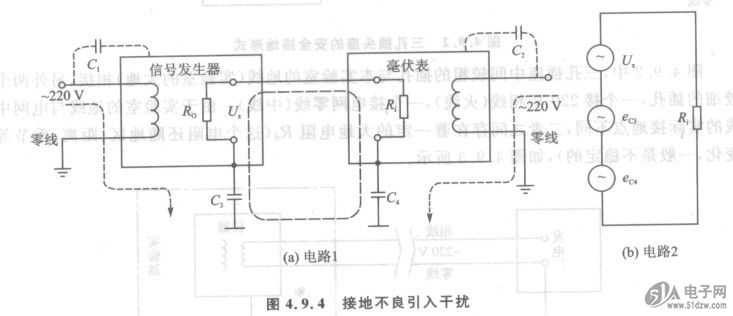

用晶体管毫伏表测量信号发生器输出电压，MAX2321EUP因未接地或接地不良引入干扰的示意图如图4.9.4所示。
    图4.9.4接地不良引入干扰
    在图4.9.4(a)中，C．、C。分别为信号发生器和晶体管毫伏表的电源变压器的初级线圈对各自机壳（地线）的分布电容，C。、C。分别为信号发生器和晶体管毫伏表的机壳对大地的分布电容。由于图中晶体管毫伏表和信号发生器的地线没有相连，因此实际到达晶体管毫伏表输入端的电压为被测电压“。与分布电容C。、C。所引入的50 Hz干扰电压ec。、eC4之和，如图4.9.4(b)所示，由于晶体管毫伏表的输入阻抗很高（兆欧级），故加到它上面的总电压可能很大而使毫伏表过负荷，表现为在小量程挡表头指针超量程而打表。

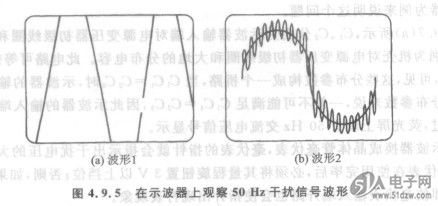

    如果将图4.9.4(a)中的晶体管毫伏表改为示波器，则会在示波器的荧光屏上看到如图4.9.5(a)所示的干抚电压波形，将示波器的灵敏度降低可观察到如图4.9.5(b)所示的一个低频信号叠加一个高频信号的信号波形，并可测出低频信号的频率为50 Hz。


    如果将图4.9.4(a)中信号发生器和晶体管毫伏表的地线相连（机壳）或两地线（机壳）分别接大地，干扰就可消除。因此，使用高灵敏度、高输入阻抗的电子测量仪器应养成先接好地线再进行测量的习惯。
    在实验过程中，如果测量方法正确、被测电路和测量仪器的工作状态也正常，而得到的仪器读数却比预计值大得多或在示波器上看到如图4.9.5所示的信号波形，那么，这种现象很可能就是地线接触不良造成的。
