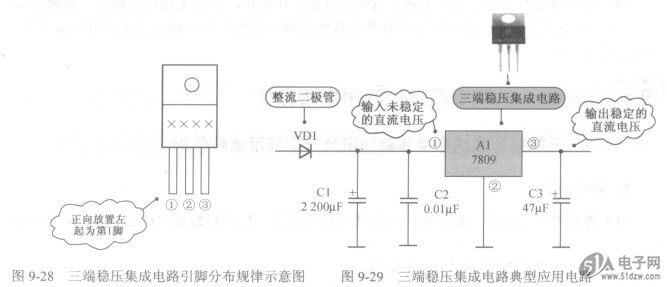

如图9-29所示是三端稳压集成电路典型应用电路。DS850-9-004该电路非常简单，即三端稳压集成电路Al的外电路非常简单。三端稳压集成电路接在整流滤波电路之后，输入集成电路Al的是未稳定的直流电压，输出的是经过稳定的直流电压。
    图9-28三端稳压集成电路引脚分布规律示意图    图9-29三端稳压集成电路典型应用电路
    ①脚是集成电路的直流电压输入引脚，从整流滤波电路输出的未稳定直流电压从这一引脚输入到Al内电路中。
    ②脚是接地引脚，在典型应用电路中接地，如果需要进行直流输出电压的调整时，这一引脚不直接接地。
    ③脚是稳定直流电压输出引脚，其输出的直流电压加到负载电路中。


    电路中的Cl为滤波电容，其容量比较大；C2为高频滤波电容，用来克服Cl的感抗特性；C3是三端稳压集成电路输出端滤波电容，一般容量较小。
    三端稳压集成电路输出电压调整电路分析
    典型的三端稳压集成电路②脚直接接地，如果实际电路中所要求的输出电压不在78或79系列的输出电压值中，可以通过改动电路来实现。
