三端稳压集成电路输出电压调整电路分析
发布时间:2013/8/19 20:11:48 访问次数:790
典型的三端稳压集成电路②脚直接接地,DS850DC-3如果实际电路中所要求的输出电压不在78或79系列的输出电压值中,可以通过改动电路来实现。
1.三端稳压集成电路输出电压调节电路分析

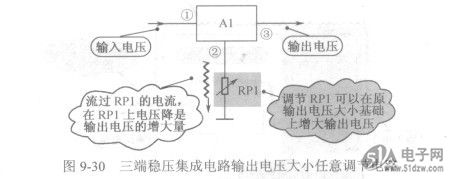

如图9-30所示是三端稳压集成电路输出电压大小任意调节电路。这一电路与典型应用电路的不同之处是在②脚与地线之间接入了一只可变电阻器RP1。
图9-30三端稳压集成电路输出电压大小任意调节电路
②脚流出电流流过RP1存在电压降,该电压降是这一电路输出电压的增大量。设Al采用7809,则③脚相对于②脚是9V,而③脚相对于地线电压是9V加上RP1上的电压降。
调节RP1,可以改变RP1的阻值大小,从而可以调节RP1上的电压降,达到调整稳压电路输出电压大小的目的。
当RP1的阻值调到为零时,就是典型的三端稳压电路;当RP1阻值增大时,这一电路的输出电压增大。
2.二串联二极管电路

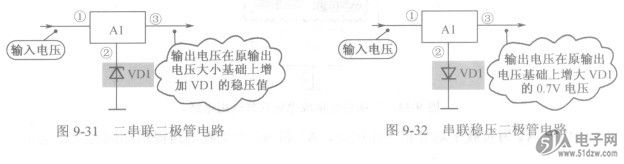

如图9-31所示是二串联=极管电路,这是三端稳压集成电路Al②脚串联稳压二极管电路。
VD1是稳压二极管,集成电路Al②脚输出电压使VD1导通,这样②脚对地之间的电压就是VD1的稳压值,所以这一稳压电路的输出电压大小就是在Al输出电压值的基础上加VD1的稳压值。
3.串联稳压二极管电路
如图9-32所示是串联稳压二极管电路,这是三端稳压集成电路Al②脚串联二极管电路。
电路中的VD1是二极管,正极接Al的②脚,VD1在②脚输出电压的作用下导通,VD1上的压降为0.7V,所以这一稳压电路的输出电压比典型电路高0.7V。如果多串联几只二极管,输出电压还会增大。
典型的三端稳压集成电路②脚直接接地,DS850DC-3如果实际电路中所要求的输出电压不在78或79系列的输出电压值中,可以通过改动电路来实现。
1.三端稳压集成电路输出电压调节电路分析
如图9-30所示是三端稳压集成电路输出电压大小任意调节电路。这一电路与典型应用电路的不同之处是在②脚与地线之间接入了一只可变电阻器RP1。
图9-30三端稳压集成电路输出电压大小任意调节电路
②脚流出电流流过RP1存在电压降,该电压降是这一电路输出电压的增大量。设Al采用7809,则③脚相对于②脚是9V,而③脚相对于地线电压是9V加上RP1上的电压降。
调节RP1,可以改变RP1的阻值大小,从而可以调节RP1上的电压降,达到调整稳压电路输出电压大小的目的。
当RP1的阻值调到为零时,就是典型的三端稳压电路;当RP1阻值增大时,这一电路的输出电压增大。
2.二串联二极管电路
如图9-31所示是二串联=极管电路,这是三端稳压集成电路Al②脚串联稳压二极管电路。
VD1是稳压二极管,集成电路Al②脚输出电压使VD1导通,这样②脚对地之间的电压就是VD1的稳压值,所以这一稳压电路的输出电压大小就是在Al输出电压值的基础上加VD1的稳压值。
3.串联稳压二极管电路
如图9-32所示是串联稳压二极管电路,这是三端稳压集成电路Al②脚串联二极管电路。
电路中的VD1是二极管,正极接Al的②脚,VD1在②脚输出电压的作用下导通,VD1上的压降为0.7V,所以这一稳压电路的输出电压比典型电路高0.7V。如果多串联几只二极管,输出电压还会增大。
