采用负极性电源供电PNP型三极管分压式偏置电路分析
    如图8-34所示是负极性电源供电的PNP型三极管分压式偏置电路。DS650-5-003电路中的VT1是PNP型三极管，-V是负极性直流工作电压，Rl和R2构成分压式偏置电路，R3是三极管VT1的集电极负载电阻，R4是三极管VT1的发射极电阻。电路中，各电流之间的关系是正确+尼，PNP型三极管的基极电流是从管内流出的，如图8-34中所示。
    图8-34负极性电源供电的PNP型三极管分压式偏置电路


    分压式偏置电路变形电路分析
    分压式偏置电路变形电路主要有两种，它们都属于分压式偏置电路的范畴，只是电路的具体形式发生了变化，在电路分析中，功能相同但电路形式不同的电路（变形电路）是电路分析的一个难点，有的电路其变形电路“丰富多彩”。如表8-18所示是三种三极管分压式偏置电路变形电路工作原理解说。

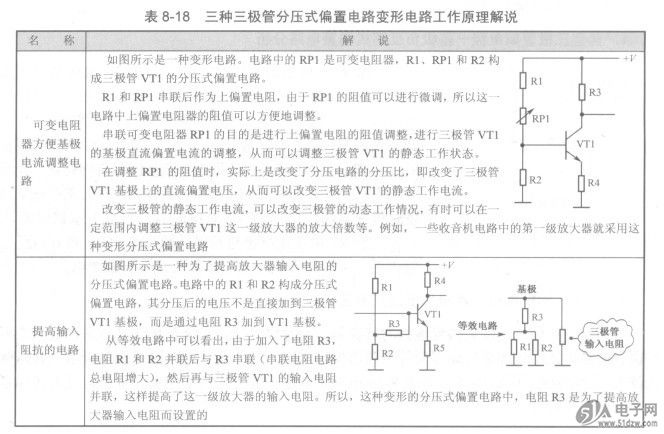

    表8-18三种三极管分压式偏置电路变形电路工作原理解说
