三极管电路分析方法及静态电路影响解说
    三极管有静态和动态两种工作状态。DS650-3未加信号时三极管的直流工作状态称为静态，此时各电极电流称为静态电流。给三极管加入交流信号之后的工作电流称为动态工作电流，这时三极管是交流工作状态，即动态。
    一个完整的三极管电路分析共有四步：直流电路分析、交流电路分析、元器件作用分析和修理识图。
    1．三极管直流电路分析方法解说

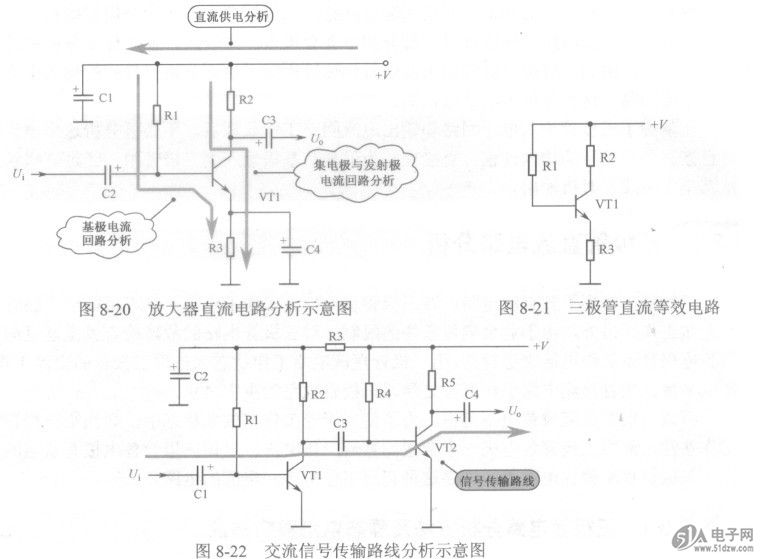

    如图8-20所示是放大器直流电路分析示意图。对于一个单级放大器而言，其直流电路分析主要是图8-20中所示的三个部分。


    在分析三极管直流电路时，由于电路中的电容具有隔直流特性，所以可以将它们看成开路，这样这一电路就可以画成如图8-21所示的三极管直流等效电路。用这一电路进行直流电路分析就相当简洁。
    2．三极管交流电路分析方法解说
    交流电路分析主耍是交流信号的传输路线分析，信号从哪里输入到放大器中，信号在这级放大器中具体经过了哪些元器件，信号最终从哪里输出。如图8-22所示是交流信号传输路线分析示意图。
    图8-22交流信号传输路线分析示意图
    分析信号在传输过程中受到了哪些处理环节，如信号在哪个环节放大，在哪个环节受到衰减，哪个环节不放大也不衰减，信号是否受到了补偿等。
