变压器最多的应用是电源电路中用来降低220V交流市电，BTS4021此外有许多专用变压器的应用电路。
    电源变压器电路分析
    1．降压电路种类
    整机电子电路所需要的直流工作电压通常比较低，几伏至几十伏，可是我国交流市电的电压为220V，将220V交流电压降低到合适的直流低电压通常有三种做法，如表6-15所示。

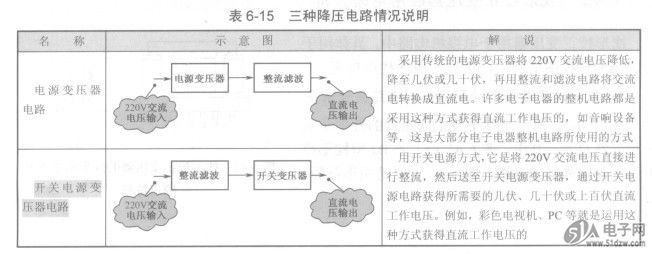

    表6-15三种降压电路情况说明


    2．典型电源变压器电路分析
    如图6-40所示是一种最简单的电源变压器电路。电路中的Sl是电源开关，Tl是电源变压器，VD1是整流二极管。从Tl初级线圈输入的是220V交流市电，次级线圈输出的是电压较低的交流电压，这一电压加到整流二极管VD1正极。如表6-16所示是这一电源变压器降压电路工作原理解说。

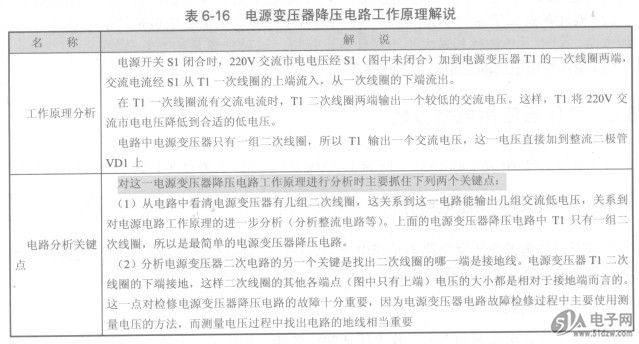

    表6-16  电源变压器降压电路工作原理解说
