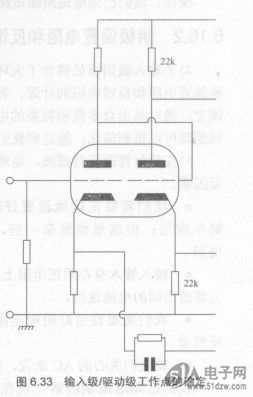

由于头两级电路之间采用直耦，因此，这两级电路的设计是相互牵扯的。正如前面所述，处理类似这样的棘手问题，就要尽可能多地收集信息，画图做好标注，EM78P156ELPJ-G并看一看能否得到有用的东西。我们已选定单管分相器电路，为此，在开始的时候，先将它的阳极电阻和阴极电阻标注为22kQ（由于Rt~RL，当后面的电路有可能会进入B类工作时，我们一方面希望，这一级能有最小的输出电阻，另一方面又希望，这些电阻不要取过小的值，以免导致功耗过大。因此，这里采用了常见的取值），见图6.33。


    在前面章节的设计中，我们已知道，Vgk--2.5V时E88CC有最佳的线性，相应的Va在80V至90V之间。尽管单管分相器工作于很深的反馈状态下，但是，我们更愿意看到，在施加反馈前，单管分相器就已有良好的线性。所以，我们想在工作状况做文章，以便两只管子都能偏置成Vgk_-2.5V。
    要达到这样的目的，唯一的办法是进行反复的演算。我们知道，由于HT电压被输出级拉低了一些，这两级电路得到的HT电压将在300V以下。我们还知道，这两级的管子在Vgk=-2.5V时，都霈要有80V至90V的Va。我们先为单管分相器的管子画出负载线，找到Vgk_-2.5V时的Va。然后，用HT电压减去这个Va值，计得凤和尼两只电阻上的总压降，再除以2，得到Rk上的压降值。栅极电压将比这个压降值低2.5V，而栅极电压又等于输图6.33输入级，驱动级工作点的确定入管Vl的阳极电压。现在，我们再画出Vl的负载线，看一看所得到的阳极电压是不是上述的优化值。如果不是优化值（几乎肯定得不到优化值），唯一可供我们调整的变量是HT电压。幸好，经过次数不多的反复演算，发现HT电压为285V时，能符合我们的要求，而这个285V的HT电压，通过增设稳压电路来得到。
    要是有可能，我们可以在输入级的信号电流上做文章，让它与单管分相器的信号电流大小相等、方向相反（译注：这样可减小此两级公共地线上的电流扰动）。
