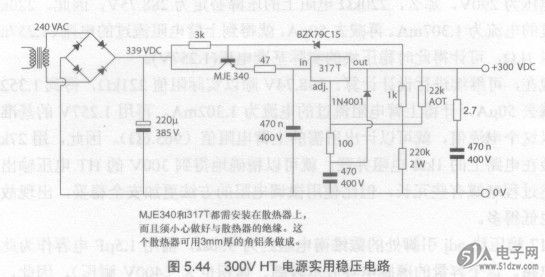

我们现在回到稳压电路本身的设计，先是从分压器开始，见图5.44。
    ——译者注：本小节到目前为止的设计分析，CD4094BE是针对电源变压器次级绕组电压为230V的情况而给出具体数据的，但从给出这个电路图开始，作者均是按次级绕组电压为240V的情况来处理。原书就是如此。鉴于前面的内容没有对后面的电路设计产生实质影响，故翻译时未对前面内容作改动。


    如果让分压器这一支路流过5mA电流，那么，下臂电阻必定有约300V的压降，阻值需为60kQ，功耗达1.5W。如果下臂电阻改为220kQ，则分压器支路电流相应减小，这只下臂电阻只消耗0.4W的功率，是完全可以接受的。这样改动后，还带来另一个好处：上臂电阻阻值相应增大，317稳压块adj引脚处的戴维南电阻也就增大，因此，接在adj引脚与地线之间的旁路电容只需采用较小的容量。由于分压器支路没有流过SmA电流（要保证317稳压块正常稳压，需有5mA的最小负载电流），所以，这个电路不带负载时，输出电压将会上升，不过，预热后的电子管将一直充当这个稳压电路的负载，因此，这方面不会构成问题。
    220kQ电阻流过的电流为1.358mA，其中有50yA的电流是317稳压块的偏置电流，来自adj引脚。因此，上臂电阻流过的电流为1.308mA。由于上臂电阻的压降为1.25V，因此需取955.7Q的值。但是，317稳压块的基准电压误差规格为4%，因此，要准确得到实际所需阻值，存在着一定的困难。我们可以使用微调电阻，但可靠性要差于使用固定电阻，一旦出现问题，在这样的高压环境下，晶体管电路几乎总是将遭到毁灭性的损坏。稳妥的可行办法是，先装上一只1kQ固定电阻，并预留位置，准备用另外一只电阻与其并联，以此作为上臂电阻。这只并联电阻需通过调试确定元件阻值(Adjusted On Test，简称AOT)。
