关于阴极剥离现象，我们曾作为阴极的一个存在问题，在前面的内容申进行了介绍。阴极剥离后，这些剥离的阴极材料必定会洒落到某些地方。AZ1117H-1.8控制栅极最靠近阴极，从阴极飞溅出来的这些发射材料，会污染控制栅极，大大增加了栅极发射的可能性。
    对于没被污染的栅极来说，要尽量减轻栅极发射。根据Richardson-Dushmann公式，可以有如下两个途径。
    ·降低栅极的温度。功率型电子管的控制栅极丝，绕在两条较粗大的圆形支撑铜线上，将热量传递给后者散热，以此降低控制栅极的温度。值得注意的是，因为这样的结构，阳极发出的热量会导致栅极温度升高。
    ·增大栅极的逸出功。电子发射与材料的逸出功成反比，如果采用逸出功大的栅极材料，就可以减小栅极发射，见表4.4。

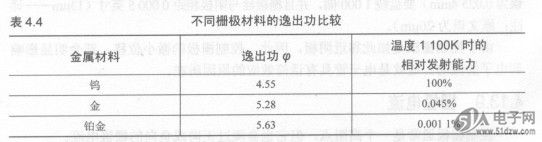

    表4.4    不同栅极材料的逸出功比较
    从表中可看出，逸出功稍有不同，发射能力就有很大的差异。铂金给出最好的性能，远超其他材料，但是，纯铂金的栅极造价高昂，而且刚性不足。一个实际可行的做法是采用铂金包覆钼线（铂金占的重量为25%[明）。但即使是这样，造价也很高。相反，栅极丝镀上薄薄的金，则要便宜得多，因此，通常采用这种制造方法（电子管6080和6S451-1即是如此）（译注：6S4511是6C45rl的一个别名）。
