(1) NPN型负极性电源供电电路。图5-19所示是一种变形的集电极一基极负反馈式偏置电路。电路中的Rl是集电极一基极负反馈偏置电阻，它接在三极管VT1集电极与基极之间；R2是VT1集电极负载电阻。

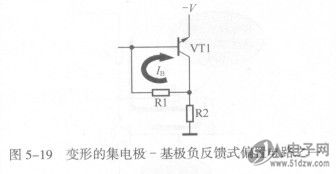

    图5 -19变形的集电极一基极负反馈式偏置电路之一


    电流IB是基极电流，其电流回路是：地端一R2一VT1集电极一Rl一VT1基极一VT1发射极一-V端。
    (2) PNP型正极性电源供电电路。图5-20所示是另一种变形的集电极一基极负反馈式偏置电路。电路中的Rl是集电极一基极负反馈偏置电阻，它接在三极管VT1集电极与基极之间。R2是VT1集电极负载电阻。

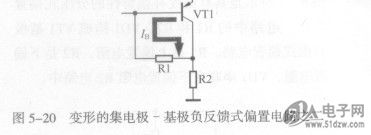

    图5-20变形的集电极一基极负反馈式偏置电路之二基极电流lB的电流回路是：+V端一VT1发射极一VT1基极一Rl一VT1集电极一R2 -地端。
    (3) PNP型负极性电源供电电路。图5-21所示也是一种变形的集电极一基极负反馈式偏置电路。电路中的Rl是集电极一基极负反馈偏置电阻，它接在三极管VT1集电极与基极之间。R2是VT1集电极负载电阻。

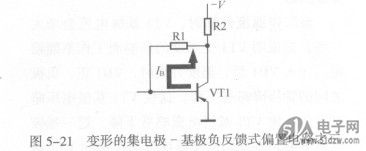

     图5-21变形的集电极一基极负反馈式偏置电路之j三


    电流I是基极电流，其电流回路足：地端一VT1发射极一VT1基极一Rl一VT1集电极一集电极负载电阻R2一-V端。
    典型的集电极直流电路和发射极电路比较简单，但是它们的电路变化较多，是电路分析的难点。
