瞬态解析：状态的更新
发布时间:2013/6/15 20:36:37 访问次数:624
线圈和电容器是一种基于电荷或磁力线之类G6K-2P-Y-12V(2918)的信息来记忆状态的元件。瞬态解析，是使用f时刻的信息计算时间为t+At时新的信息，并且重复进行的解析。由于这种重复，所以需要有更新信息的操作。

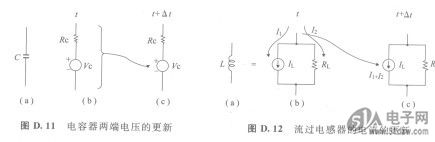

如果使用近似的电容器或线圈建立并求解式(D．12)的电路方程式，可以知道Af时间后的电容器两端的电压或流过线圈的电流。因此，在电容器的场合，如图D．11那样，把电压源V。和电阻R。的端电压之和作为新的V。的值，更新电容器的两端电压。在线圈的场合，也如图D．12所示，把流过近似电阻R。的电流和时刻f的电流IL之和作为新的J。。每个时步都重复进行这样的更新，就能够进行瞬态解析。
线圈和电容器是一种基于电荷或磁力线之类G6K-2P-Y-12V(2918)的信息来记忆状态的元件。瞬态解析，是使用f时刻的信息计算时间为t+At时新的信息，并且重复进行的解析。由于这种重复，所以需要有更新信息的操作。
如果使用近似的电容器或线圈建立并求解式(D．12)的电路方程式，可以知道Af时间后的电容器两端的电压或流过线圈的电流。因此，在电容器的场合，如图D．11那样，把电压源V。和电阻R。的端电压之和作为新的V。的值，更新电容器的两端电压。在线圈的场合，也如图D．12所示，把流过近似电阻R。的电流和时刻f的电流IL之和作为新的J。。每个时步都重复进行这样的更新，就能够进行瞬态解析。
