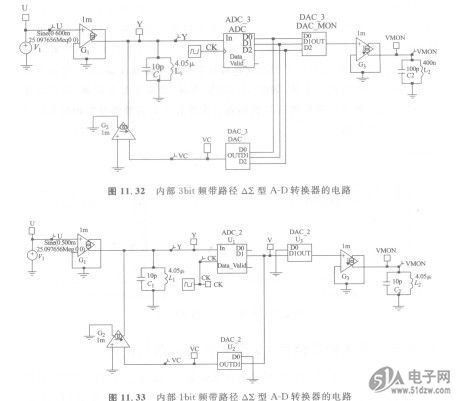

在把低通△∑型A-D转换器变更成频G6D-1A 24V带路径AE型A-D转换器时，要把积分器置换成谐振器，使得在特定的频率下能够获得高增益。在图11. 31(a)的低通AE型A-D转换器的场合，像图11. 31(b)那样，把积分电容置换成LC谐振电路，就变成频带路径△∑型A-D转换器。图11. 32示出内部A-D转换器设定成3 bit的频带路径AE型A-D转换器，图11.33示出它的lbit版的电路。

  在积分器中，如果C小，g/C则变大。而在谐振器的场合，阻抗水平高(C小lL大)，则增益提高。在这里，C的值与低通△∑型A-D转换器相同，也取C=lOpF。把C=lOpF的值代入式(11.  11)，就得到L的值为4.05nH。时的环路滤波器的传输特性示于图11. 34。在25MHz处共振，获得高增益，所以就作为对25MHz附近的信号进行高分辨率的变换的A-D转换器工作。零交叉频率是34MHz，这时的滞后相位是-90。，所以稳定性方面也没有问题。http://xunlu02.51dzw.com/
