基于转换速率实验用的OP放大器的转换速率的模拟结果

发布时间:2013/6/9 20:31:31 访问次数:507

    前面已经介绍了反馈电路的基本特性,现在G6B-1114P-US-24V来进行转换速率的确认。确认转换速率时,作为输入信号,应该提供以极快速率变化的信号。这里提供上升/下降非常陡峭的方波作为输入信号,进行瞬态解析。于是得到图7. 17所示的结果。图7. 17的上部是OP放大器的非反转输入端(输入信号电压(VIN-P))和反转输入端( VIN—M),下部是OP放大器的输出电压(VOUT)。在这个例子中,作为输出电压当然希望得到5倍于输入电压的方波,不过实际得到的,只是振幅是5倍的±5V,而波形变成了梯形。这是因为OP放大器的输出电压即使以最高速度响应也跟不上的缘故,这就是转换。这时的电压输出信号的斜率是4.7V/tis,这叫做转换速率。

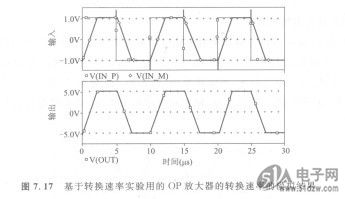

    图7.17基于转换速率实验用的OP放大器的转换速率的模拟结果
    转换发生的结果是输出了与本来的输出信号不同的输出信号,所以输出信号发生了大的失真。所以,在处理连续时间信号的电路中,如果发生了转换状态,信号将产生大的失真。

    前面已经介绍了反馈电路的基本特性,现在G6B-1114P-US-24V来进行转换速率的确认。确认转换速率时,作为输入信号,应该提供以极快速率变化的信号。这里提供上升/下降非常陡峭的方波作为输入信号,进行瞬态解析。于是得到图7. 17所示的结果。图7. 17的上部是OP放大器的非反转输入端(输入信号电压(VIN-P))和反转输入端( VIN—M),下部是OP放大器的输出电压(VOUT)。在这个例子中,作为输出电压当然希望得到5倍于输入电压的方波,不过实际得到的,只是振幅是5倍的±5V,而波形变成了梯形。这是因为OP放大器的输出电压即使以最高速度响应也跟不上的缘故,这就是转换。这时的电压输出信号的斜率是4.7V/tis,这叫做转换速率。


    图7.17基于转换速率实验用的OP放大器的转换速率的模拟结果
    转换发生的结果是输出了与本来的输出信号不同的输出信号,所以输出信号发生了大的失真。所以,在处理连续时间信号的电路中,如果发生了转换状态,信号将产生大的失真。
