跟随器的内部输出阻抗G5V-2-H1-5V是不过遗憾的是，并不是连接什么样的输入信号，它的输出阻抗都是双极晶体管中，如图5.9所示，流入基区的电流是流过输出端的电流的倍。所以，在输出电流（≈发射极电流）变化的场合，基极电流也会变化。
    这是在输入信号源的输出阻抗高的情况下产生的一个问题。为什么？因为基极电流的变动，使得跟随器的输入端，也就是基极的电压也发生变动。其结果，输出电压（发射极电压）也就变化了。由于输出电流变动引起输出电压的变化，与从输出一侧看到的跟随器的输出阻抗降低是一回事。但是，由于从输入端引出的电流大约只有i/p倍，所以与没有跟随器的场合相比，这个变动要小得多。

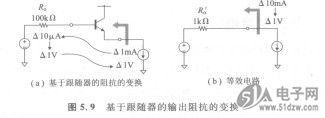

    我们以图5.9(a)为例来看这个效果。这个例子中，输入信号源的输出阻抗是lookCl,。当负载电流增加ImA( AlmA)时的情况如何？设口为100，那么由于负载电流IE的增加引起的基极电流IB.
   (a)基于跟随器的阻抗的变换    (b)等效电路
    图5.9基于跟随器的输出阻抗的变换


如果从输出端观察这个变动，由于ImA的负载电流的变动引起了1V的输出电压变动，所以与lV/lmA =lkQ的电阻连接在输出端上是等价的。所以从输出端看的话，可以看出，信号源的输出阻抗R。一lOOkfl变换成大约小了i/p=1／100倍的R。7—1kQ的阻抗。所以说，射极跟随器具有把输入信号源的输出阻抗变换为大约i/p倍的阻抗变换作用。
    相反，如图5.10(a)所示，射极跟随器的输出一侧所连接的阻抗，从输入一侧看的话又会怎样呢？作同样地考虑，那么输入一侧1V的变动量(AIV)，会使输出一侧lkQ的电阻上流过ImA的电流，这个结果，与输入一侧增加iorA的电流有关联。所以，从射极跟随器的输入一侧能够看到R．7那样的电阻。
    这是因为由于跟随器使负载阻抗Rl变换了，所以电阻R7就成为
    Ri一lkfl×p=lkfl×100 =lOOkQ    (5.6)
    所以说，射极跟随器具有把输入一侧或输出一侧所连接的阻抗变换约卢倍或i/p倍的功能。这就是阻抗变换作用。
    在场效应晶体管(FET)中，由于没有从输入一侧恒定的引出电流，所以源极跟随器电路的输入电阻总是ooQ，而输出电阻总是1／gM.http://rhkj.51dzw.com/
