现在讨论射极跟随器能够供G5V-2-H1-6V给的电流的最大值。就像从图5.7或图5.8所看到的那样，在使用NPN型的双极晶体管的射极跟随器引出电流的场合，没有特别的界限。取出电流基本上能够达到晶体管的最大额定值。但是，作为流入电流，由于不能从NPN型的晶体管的发射极流入电流，所以流人电流的最大值就是跟随器的偏置电流。
    因此，在必须引入电流的场合，可以使用PNP型的晶体管，作成如图5.11所示的射极跟随器。这个电路中，与使用NPN型晶体管的情况相反，对于电流的吸入没有限制，而吐出的最大值则是偏置电流值。
    而且，在使用NPN型晶体管的跟随器的场合，输出电压比输入电压低约0. 7V，而在PNP型的跟随器中，则约高出0.7V。
图5. 11  基于PNP晶体管的射极跟随器要实现对于吸入和吐出都没有限制的电路，还需要更巧妙的电路。
     射极跟随器的应用电路
    下面，介绍几个射极跟随器的应用电路。
    简易型恒压源电路
    使用跟随器可以简单地进行电压的复制。不过就像已经介绍过的那样，最简单的应用例子就是恒压源电路。如果给基准电压电路追加复制基准电压的跟随器，就作成了恒压源电路。

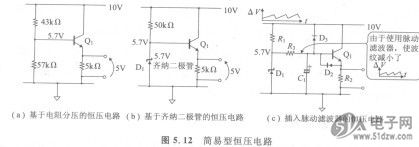

    简单地用电源电压的分压电阻作成基准电压源时，用图5. 12 (a)的电路，就能够实现简易的恒压源电路。这时，连接在跟随器的输入端的基准电压值，只比跟随器的基极一发射极间的电压降高o．7V。所以，如果想得到5V的输出电压，就需要把基准电压值设定在5.7V附近。


    而且，即使在没有连接任何负载的情况下，作为跟随器利用的晶体管也要加负载电阳，使得流过偏置电流。当偏置电流为ImA时，由于跟随器的发射极电压应该是5V，所以连接的电阻值就是5V/lmA= 5kfl。
