晶体管究竟怎样工作呢？如图1.6所示，对于双G5RL-1A-E DC12极晶体管，可简单描述为“双极晶体管有效的时候，加果基极一发射极之间的输入电压V BE增加（减少），那为输出电流的集电极电流J。就增加（减少）”。
    请注意图1.7所示的电路。这个电路中，作为集电极的电位，给出了10V。这是为了在晶体管ON，集电极一发射极之间开始导通时，电流能够从集电极（电位高）向发射极（电位低）流动。

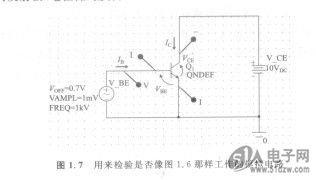

    图1.7用来检验是否像图1.6那样工作的模拟电路
    这样的话双极晶体管就能够工作。把这样给V。。等加适当的电压或电流叫做“偏置”( bias)。前面曾经用到“有效”的说法，这里的偏置，也可以说是要成为有效的状态的操作。

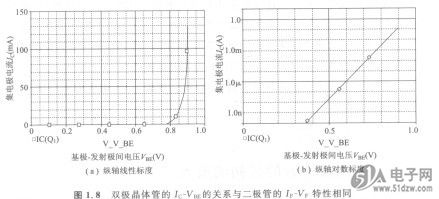

    现在将基极一发射极间电压V BE从OV起DC扫描到1V，观察集电极电流的变化吧。图1.8(a)示出解析的结果。就像所期待的那样，得到了当基极一发射极间电压V BE变化时，集电极电流Ic变化的特性。
    这个特性是否似曾相识？虽然坐标轴的标度不同，不过其特性好像与二极管的j，-VF是相同的。如果像图1.8(b)那样采用对数坐标，也会呈现出指数特性。
