SG3525A内部集成了精G2R-212S-V-US-AC11OV密基准电源、误差放大器、带同步功能的振荡器、脉冲同步触发器、图腾柱式输出晶体管、PWM比较器、PWM锁存器、欠电压锁定电路以及关断电路，其内部原理框图如图11-10所示。
    (1)增加了欠电压锁定电路。当SG3525A的输入偏置电压低于8V时，为防止电路在欠压状态下工作，有效地使输出保持关断状态，SG3525A电路中新设置了欠压封锁电路。当偏置电压大于2.5V时，欠压锁定电路即开始工作，直到偏置电压达到8V，电路内部各部分进入正常工作状态。而当电压从8V降低至7.5V时，欠压锁定电路又开始恢复工作。这里约有0.5V的固定滞后电压以消除钳位电路有阀值电压处的振荡。当控制器内部电路锁定时，除基准电源和一些必要电路之外的所有电路停止工作，此时控制器消耗的电流极小。
    (2)增加了软启动电路。引脚8为软启动控制端，该端可外接软启动电容。软启动电容由SG3525A内部50yA的恒流源进行充电。


    (3)提高了基准电源的精度。SG3525A中基准电源的精度提高到1%，而SG3524中基准电源的精度只有8%。

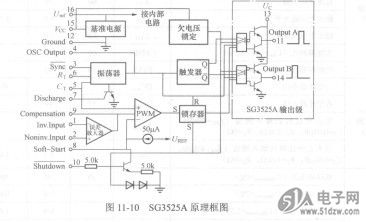

    图11-10  SG3525A屎理框图
    (4)具有输出限流和关断电路。SG3525A去除了SG3524当中的限流比较器，而改由外部关断信号输入端(引脚10)来实现限流功能，同时还具有逐个脉冲关断和直流输出电流限幅功能。在实际使用中，一般在引脚10上接入过电流检测信号，如果过电流检测信号维持时间较长，软启动电容将被放电。
