数控制增益放大电路
发布时间:2013/6/2 13:53:12 访问次数:641

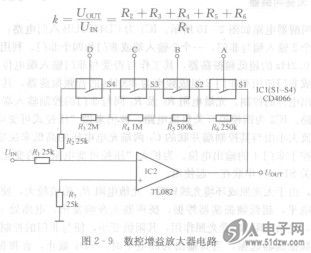

图2-9是采用CD4066四双向模拟Y1-400VAC101K开关集成电路和TL082集成运算放大器组成的数控增益放大电路。IC2运算放大器组成一个反相输入反馈放大器，其增益可由下式确定，即
式中的负号表示输入电压与输出电压相位相反。式中的R2～R6组成反馈电阻，而反馈电阻与IC1中的四个模拟开关相按，形成数控反馈电阻网络，它的阻值由四个模拟开关的控制端控制，从而实现了由4位二进制数控制增益放大电路。

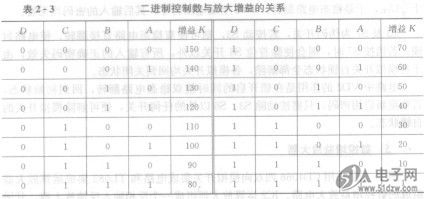

数控输入端A、B、C、D接二进制控制电路，当某位控制端为“1”时，则所控制的模拟开关导通，将相应的电阻短接，使增益发生变化。表2-3为二进制数与电路放大增益的对应关系，供参考。
图2-9是采用CD4066四双向模拟Y1-400VAC101K开关集成电路和TL082集成运算放大器组成的数控增益放大电路。IC2运算放大器组成一个反相输入反馈放大器，其增益可由下式确定，即
式中的负号表示输入电压与输出电压相位相反。式中的R2～R6组成反馈电阻，而反馈电阻与IC1中的四个模拟开关相按，形成数控反馈电阻网络，它的阻值由四个模拟开关的控制端控制，从而实现了由4位二进制数控制增益放大电路。
数控输入端A、B、C、D接二进制控制电路，当某位控制端为“1”时，则所控制的模拟开关导通，将相应的电阻短接，使增益发生变化。表2-3为二进制数与电路放大增益的对应关系，供参考。
