数显电容测量仪
    数显电容测量仪有较宽RT1P141C-T12-1的测量范围，测试的量程分为三挡，分别为1～999pF、1～999nF、1～999ruF。测量的结果用数码管显示。

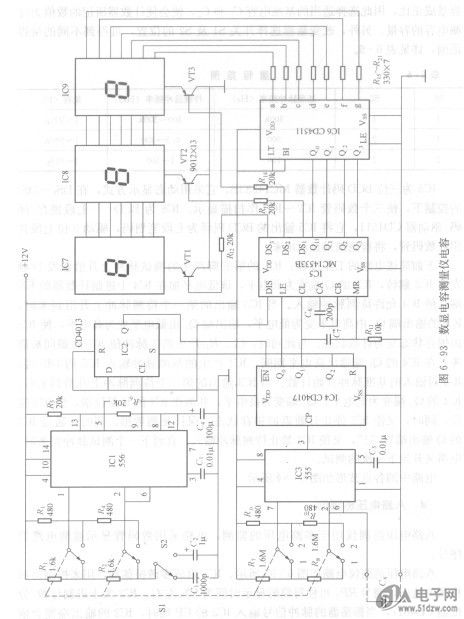

    数显电容测量仪电路如图6-93所示。IC1为双时基电路556，Rs、R6、C4与其中的一个时基电路组成测试脉冲发生器，用以控制计数器，使它每5s对被测电容进行一次测试；IC1中的另一个时基电路与基准电容G、C2及Ri～R4组成基准电容容量——频率转换器，以产生某一固定频率的基准脉冲，从IC1⑤脚输出，送往IC5的DIS端，作为计数脉冲使用。IC3为单时基电路555．它与R7～Rio及待测电容Cx组成待测电容容量——频率转换器，将Cx的容量转换成特定频率的脉冲，称为待测脉冲。这样，由IC1、IC3形成了测试、基准及待测三种脉冲。
