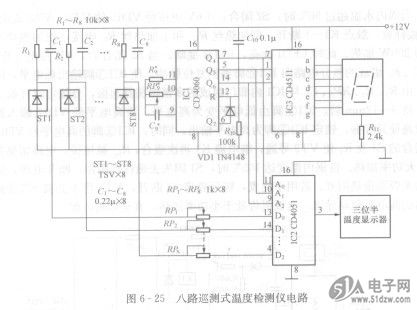

八路巡检式温度检测STG45HF60WD仪电路如图6-25所示。它主要由温度测量电路、巡回检测电踣、地址显示电路及温度显示器等几部分组成。
    ST1～ST8为TSV型精密温度传感器，它与Ri～R8、Cl～C8组成温度检测电路，Cl～C8是为抗干扰而设置的。传感器ST1～ST8检测到的信号经RP，～RP。送往IC2，RPi～RP8是为解决温度传感器离散性而设置的。IC2是一个八选一电子模拟开关CD4051。


    IC1为14位串行二进制计数／分频／振荡器CD4060。RP9、R。及C9与IC1内部电路构成振荡器，调节RP。、R。及C9的参数可改变振荡频率，从而也改变巡检的速度。从IC1的Q4、Qs、Q6输出的信号，一路送往IC2的Ao、Ai、A2端，IC1输出的二进制控制信号用于控制模拟开关实现八选一；另一路送往BCD---7段锁存／译码／驱动集成电路CD4511 (IC3)，使数码管显示出巡检的地址号。ici07端输出的信号经VD1加到IC1的R清零端，使IC1重新清零计数，达到周而复始、巡回检测的目的。
    在IC1二进制控制信号的作用下，IC2和IC3将同步工作。当ICIQ4～Q6输出“000”时，IC2选通第一路温检电路，地址显示为“0”；当IC1输出“001”时，IC2选通第二路温检电路，地址显示为“1”，其余依次类推。从IC2③脚输出的温检信号经三位半温度显示器内处理后，由数码管显示出温度值。
    Clo，Rio是IC1上电清零电路。
    巡测仪的测温范围为-50～+125℃，巡测的切换时间为lOs左右。
