神经肌肉治疗仪对急慢性周STGF14NC60KD围神经疾病、肌肉损伤及肌劳损有一定的治疗作用。
    神经肌肉治疗仪电路如图6-26所示。IC1为14位串行二进制计数／分频／振荡器CD4060，在电路中作为振荡器及分频器使用。Cl、Rio、R，、RPi与IC1内部电路组成振荡器，调节RPi可改变其振荡频率。振荡信号经IC1内部分频后从⑩脚输出经10次分频后的方波，而⑥、⑩、⑩脚则分别输出经7、8、9次分频后的方波，这四种输出的方波经电阻网络合成为简单的三角波。该三角波和IC1⑩脚输出的方波用作两种不同按摩手法的控制波，方波是一种强度不变的振动按摩手法；三角波则是强度由小到大的按摩手法，它们可通过S2开关进行选择，然后由VT1推动输出。

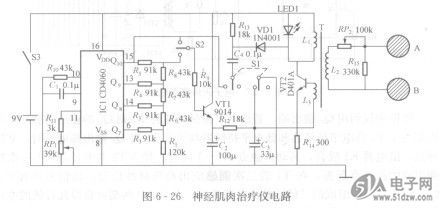

    图6—26神经肌肉治疗仪电路


    VT2及脉冲变压器和导电橡胶电极A、B等构成按摩电压形成电路，它们实质上是一个张弛振荡电路。按摩电压有按摩、敲击两种工作模式，可由Sl开关进行选择，在按摩工作方式时，电路工作在张弛振荡状态，振荡频率由L3、R12、C3及S2输出的电压大小共同决定。在敲击工作状态时，振荡频率受IC1⑩脚输出方法的控制，R13、VD1、C5构成触发电路。LED1是电路工作指示灯，它是用振荡器工作时Li昀负峰值电压点燃的，亮度越高，表示输出的强度越大。按摩的力度可通过RP2进行调节。
    使用时将导电橡胶电极A、B分开放置在需要治疗的部位，打开电源开关S3，调节RP2至感觉合适的强度，调节RPi选择合适的节奏，调节S2选择合适的治疗手法。切忌用于心脏及头部。
